駐馬店白云山風景區負氧離子監測系統設備案例

2019-03-07 21:31:08 admin
駐馬店白云山風景區負氧離子監測系統設備案例
駐馬店白云山風景區負氧離子監測系統設備案例

項目地址：駐馬店白云山風景區

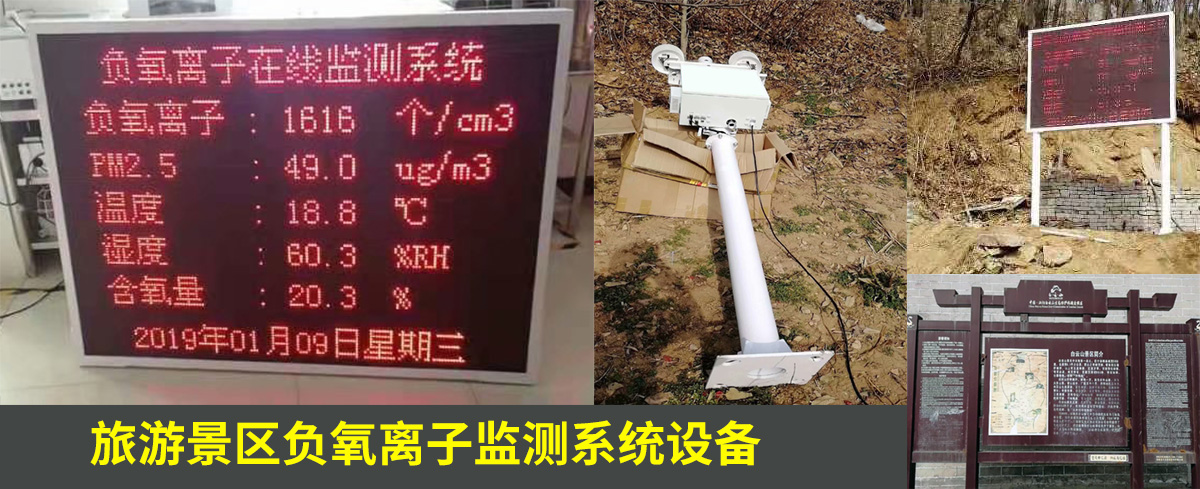

設備配置：負氧離子、含氧量、PM2.5、溫度、濕度，通過GPRS無線傳輸方式，同步顯示監測數據到LED屏，配套云平臺和手機微信客戶端遠程查看、存儲、分析數

負氧離子是由空氣中的瞬間電荷將水(H2O)電離而形成的羥基負離離子（H3O）-，又稱為負氧離子。人體皮膚和呼吸系統都可以將其吸入血液系統和淋巴系統。長期吸入大量負離子，對人體健康有非常重要的促進作用。可以活化細胞，促進體內外鈉、鉀離子的交換，凈化血液，促進體內有毒物質排放；維持體液呈弱堿性，快速消除疲勞，恢復體能；平衡植物神經系統，穩定精神情緒，增強抗病能力。因此，負離子被譽為“健康長壽因子”、“空氣維生素”。

根據大氣負離子濃度大小劃分為兩類等級：環境等級、健康等級。具體分級如下：

濃度（個/cm3） 環境分級 健康度分級 健康度分級釋義
0～50 工業級 致病 易發各種疾病
50～200 街道級 不良 誘發生理障礙頭痛失眠等
200～400 城市綠地級 普通 微弱改善身體健康狀況
400～1000 公園級 良好 增強人體免疫力、抗菌力
1000～5000 郊野級 優良 增強人體免疫力、抗菌力
5000～1萬 高山級 健康 殺菌、減少疾病傳染
1萬以上 森林級 養生 養生調理提高自然痊愈力


二、安裝布點方案

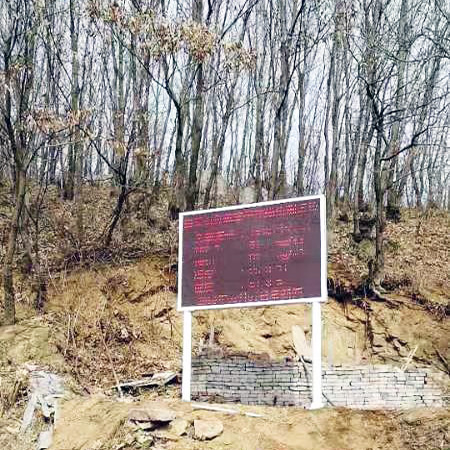

監控點通常選取實際負氧離子濃度較高的位置進行布控，一般原始森林、天然瀑布、黃金海岸、綠色原野等區域往往負離子濃度高，總的原則是豐富的植被茂密，覆蓋面積大，有瀑布或者水流之地是較好的監控點位置，數據現場可視化通常配備高清LED屏幕，可視化顯示端既可與監控點一起放置，又可單獨分開，布點在進出口人流量高的位置，方便老百姓實時觀看了解實時監測數據。
監控點位置如與LED顯示屏幕距離較短，則選用RS485有線傳輸方案；
如LED顯示屏幕與監控點位置距離大于100米時，建議選擇無線ZigBee傳感器網絡方案

四、監測系統拓撲結構路徑

駐馬店白云山風景區負氧離子監測系統設備案例

負氧離子監測系統專為環境監測而開發的大氣負氧離子自動監測站。主要包括：安 裝于野外的負氧離子監測儀，噪聲，pm2.5，負氧離子，溫度濕度、數據采集器，GPRS 數據傳輸模塊、數據接收服務器、客戶機軟件（服務器和客戶端可為同一臺電腦），LED 大屏幕
負氧離子監測系統通過前端傳感器將實時監測濃度數據，一路通過 GPRS 傳輸網絡經過 Internet 發送服務器監控中心（云平臺），業主可登陸我司自主開發的WEB網頁版云平臺，查詢數據，看數據曲線分析圖，下載歷史數據報表，查看數據運行電子地圖運行狀況；另一路可通過RS485有線傳輸方式，數據傳輸到高清LED 屏幕上，實現實時同步更新；業主單位也可以通過信息發布平臺自主發布相關廣告文字內容實時更新，同步顯示。
負氧離子監測系統傳輸原理：數據是通過 GPRS 無線傳輸， 原理是通過無線傳輸模塊上的手機卡里面的流量傳輸數據。
異地顯示信息發布單元：數據是通過 internet 網絡轉 GPRS 網絡，使用 GPRS 網絡，把數據發送到無線傳輸模塊上，最終由無線模塊轉交給 LED 屏幕

六、核心指標技術參數

監測指標 規格型號 指數指標
PM2.5監測傳感器 AIFLI-6B PM2.5測量范圍：0-1000ug/m3
顆粒物測定分辨率：0.001mg/m3
顆粒物測定精度：相對于標準顆粒±8%
分辨率：1ug/m3  精度：±10%
空氣負氧離子 日本COM
COM-3200PROII		 測定范圍：三段范圍設定
R1：0～±20,000ions/CC
R2：0～±200,000ions/CC
R3：0～±2,000,000ions/CC
顯示設備：液晶顯示器。
歸零調整：采用軟件歸零調整
輸出接口：附RS-232輸出端子。
噪聲傳感器 AIFLI-Z 噪聲量程：30～130db
噪聲分辨率： 1db
噪聲精度：± 0.5%
溫濕度傳感器
AIFLI-WS
溫度測量范圍：-30~70℃ 溫度精度：±0.3℃
存儲條數：＞2500條
濕度范圍：0～100% RH 濕度精度：±3%
通訊方式 GPRS無線傳輸 要求客戶提供手機卡，并開通GPRS流量，每月大概30M
供電方式 220V供電系統 市電交流電
驅動 LED顯示屏卡 用于驅動LED屏
安裝立桿及組件 3m立桿及橫臂抱箍 用于固定主機到立桿上
備注：
